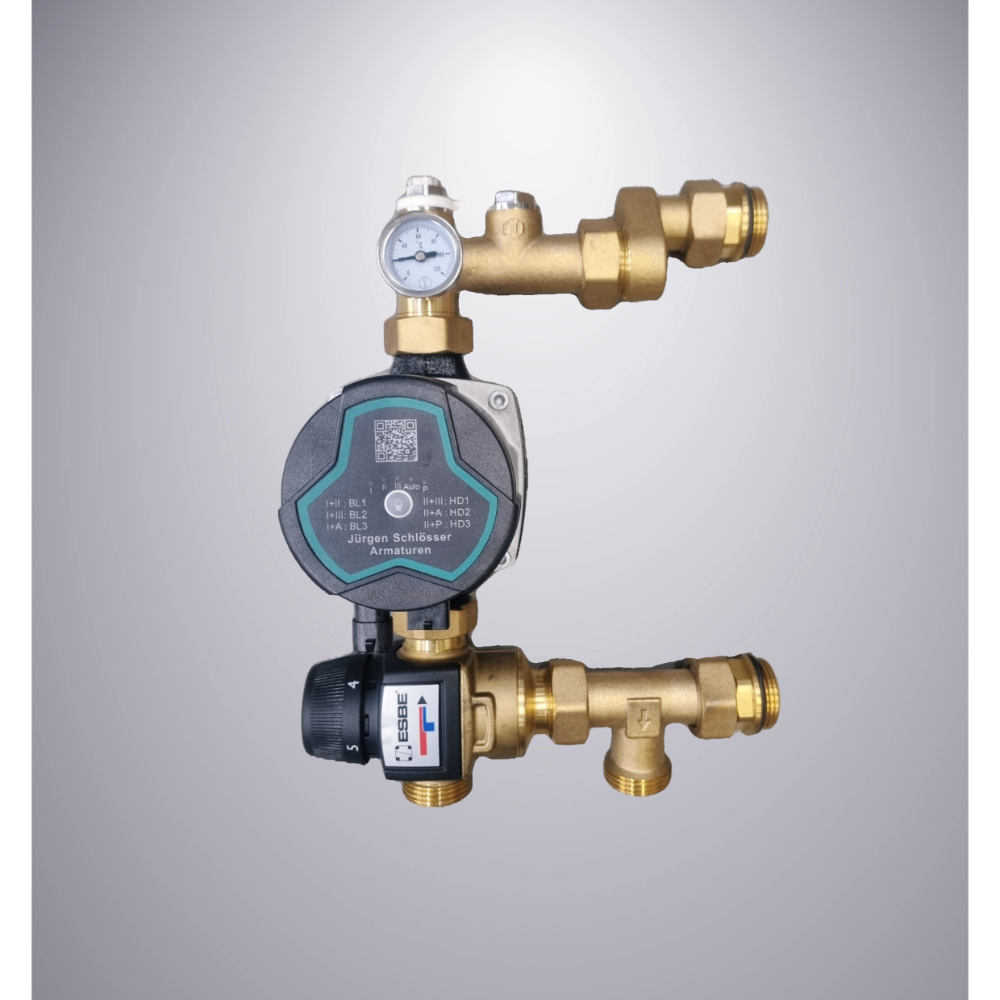

Keverőegység padlófűtésre JSA szivattyúval
139 257 Ft
Előre összeállított szerelvény csoport a fűtési rendszerben keringő folyadékok fix hőmérsékleti ponton történő szabályozására és keringtetésére.
Lehetővé teszi a primer körből érkező hőhordozó közeg keringését és az előre beállított hőmérséklet (fix pont) állandó szinten fenntartását egy termosztatikus elemes keverőszelep segítségével.
Általános fűtési rendszerekben és sugárzó panelrendszerekben használják. Hozzávetőleges adat felületfűtésekhez: maximális felület 100 m2.
A berendezés keringetőből, termosztatikus keverőszelepből, folyadékkristályos hőmérőkből, kézi légtelenítő szelepből, elosztó-elosztók szerelvényeiből áll.
Az egység jobb vagy bal oldali elosztócsonkkal szerelhető fel.
A szállított excenteres csatlakozás lehetővé teszi az egység tökéletes beszerelését és a különböző középtávolságú osztókhoz való csatlakoztathatóságát.
Csak 4 maradt készleten
Leírás
Keverőegység padlófűtésre JSA szivattyúval
A berendezés szivattyúból, termosztatikus keverőszelepből, folyadékkristályos hőmérőkből, kézi légtelenítő szelepből, elosztó-elosztók szerelvényeiből áll.
Az egység jobb vagy bal oldali elosztócsonkkal szerelhető fel.
A szállított excenteres csatlakozás lehetővé teszi az egység tökéletes beszerelését és a különböző középtávolságú osztókhoz való csatlakoztathatóságát.
Keverőegység termosztatikus keverőszeleppel
Műszaki paraméterek
(A) Szivattyú hollander sarok
kivitelben, amely tartalmazz egy
légtelenítőt és egy hőmérőt
(B) Csatlakozás az osztóhoz állíthatő
Az elforgatható excenteres bekötés miatt
az osztó bekötési távolsága változtatható (30 mm állítási lehetőség)
(C) Szivattyú
JSA 20/6-130szivattyú bekötő kábellel.
(D) Hollanderes csatlakozás 1″elforgatható kialakítása megkönnyíti a bekötést
E) Termosztatikus keverőszelep 3- utas ( Kvs 4,5) a
hőmérséklet 20÷55°C között állítható
Biztonsági termosztát (nem tartozék)
Biztonsági termosztát fix beállított 50°C.
Csatlakozás1/2” KM
NC. 10(1)A/250 VAC.
Maximum hőfok 120°C.
Maximum nyomás 8 bar.
Technikai információk
Maximális üzemi nyomás:
10 bar (PN10) (keringető szivattyú nélküli egység)
Egység a Yonos Para RS keringető szivattyúval: 6 bar
(PN6)
Maximális belépő hömérséklet 95°C
Csatlakozás 1”külső menet
Osztócsatlakozás 1” belső vagy 1” külső
Felhasználási terület
9 kW teljesítményig (Δt 8 K) és legnagyobb áramlási értékkel 1.000 l / h (hozzávetőleges
adatok 6 m névleges emelési teljesítményű keringtető szivattyúval számítva)
Kvs érték: 4,5 (keringető szivattyú nélküli egység)
További információk
| Csatlakozó mérete | G1 |
|---|---|
| Maximális üzemi hőmérséklet | 95 °C |
| Maximális üzemi nyomás | 10 bar |
| Márka | JSA |
| Szivattyú | JSA |
| Teljesítmény | 39 W |
| Tengelytávolság | 130 mm |
| Termék típusa | Fűtési |
| Keverőszelep | Termosztatikus szelep |
| Áramlási sebesség/Kvs érték | 4,5 m³/h |
